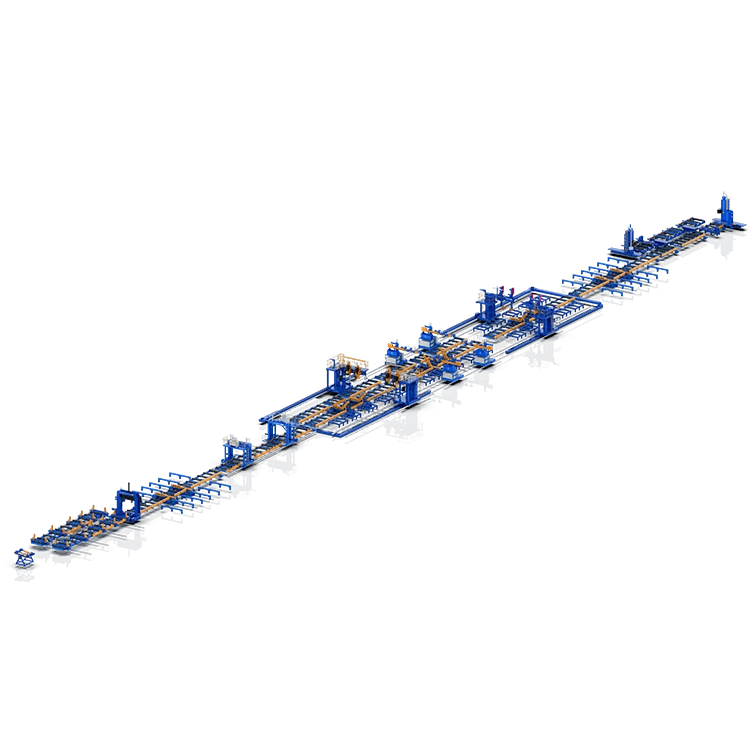

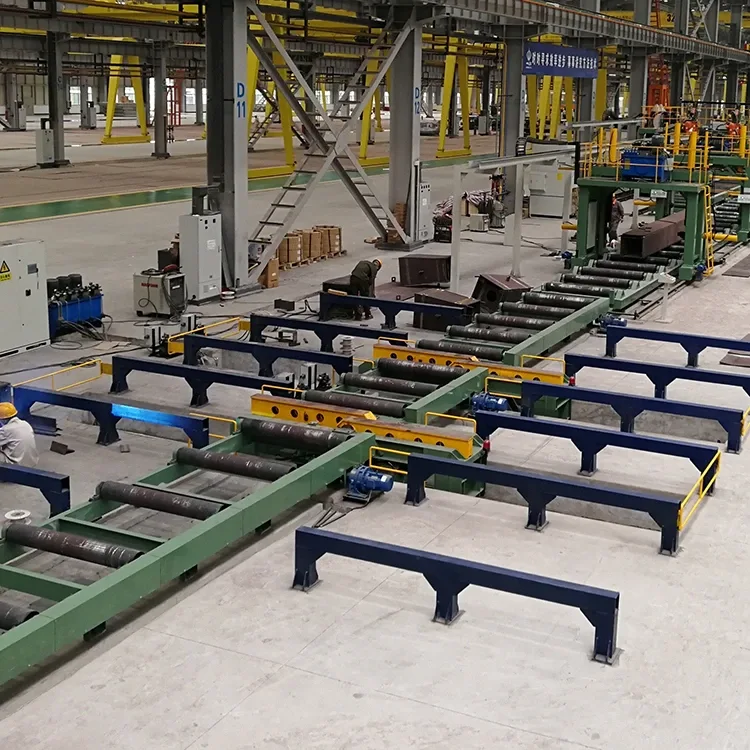

Talian Kimpalan Lajur Kotak

Jinfeng Weldcut akan menyediakan jaminan 1 tahun untuk garisan kimpalan lajur. Unsur -unsur elektrik utama produksi lajur TheBox dipilih dari jenama terkenal dunia yang akan membawa lebih mudah bagi pengguna untuk mencari bahagian -bahagian di tempatan tanpa mendapat dari jarak jauh dari China. Garis kimpalan lajur Automaticbox X15 adalah garis pengeluaran automasi yang paling maju dan tinggi untuk meningkatkan produktiviti untuk pengguna akhir dari industri yang berbeza.

Spesifikasi

Ciri dan aplikasi

1. Garis kimpalan lajur kotak x15 adalah garisan pengeluaran automasi yang tinggi untuk menghasilkan lajur lajur kotak yang dikimpal dengan pekerja yang lebih rendah dan kren yang lebih rendah.

2. Garis ini boleh menjadi integrasi sepenuhnya dengan sistem MES dan menyelesaikan komunikasi masa nyata antara komputer atas dan sistem kawalan, menyelesaikan pengumpulan data peralatan, memuat naik semua data yang dikumpulkan ke sistem MES kilang (atau sistem kawalan berpusat atas), dan memastikan ketepatan masa dan keberkesanan penghantaran maklumat.

3. Reka bentuk dan perlindungan mesti memenuhi keperluan standard kebangsaan yang berkaitan dan perlindungan alam sekitar; Peralatan Peralatan dan Perlindungan Peralatan mesti memenuhi piawaian perindustrian yang berkaitan;.

4. Barisan kimpalan lajur kotak ini digunakan secara meluas dalam pembinaan keluli dan struktur keluli, untuk lajur lajur kotak kimpalan untuk bangunan pembinaan keluli, bangunan peringkat tinggi dan struktur keluli, atau jambatan dll.

5. Reka bentuk fleksibel peralatan kimpalan membolehkan untuk menyokong mana -mana jenama sumber kuasa kimpalan.

6. CE, ECA Certificated boleh didapati.

7. Barisan ini memberikan pengeluaran dari rasuk tugas ringan ke rasuk tugas yang sangat berat dengan ketebalan besar tanpa mengubah apa -apa peralatan atau peralatan.

8. Dari pemasangan ke akhir menghadap seluruh pemprosesan tidak memerlukan sebarang kren kecuali pemuatan pada awal dan memunggah pada akhirnya, yang mengurangkan risiko menggunakan kren.

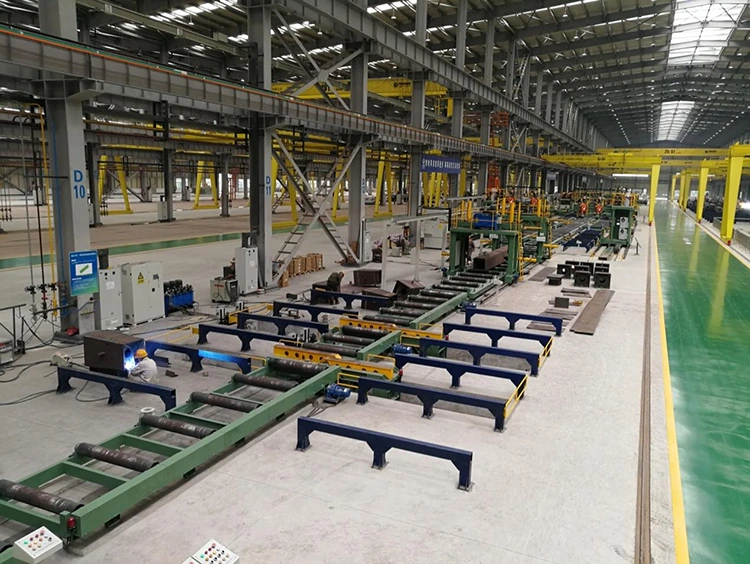

Senarai mesin dan peralatan untuk menubuhkan satu barisan pengeluaran untuk menghasilkan kotak-kotak yang dikimpal:

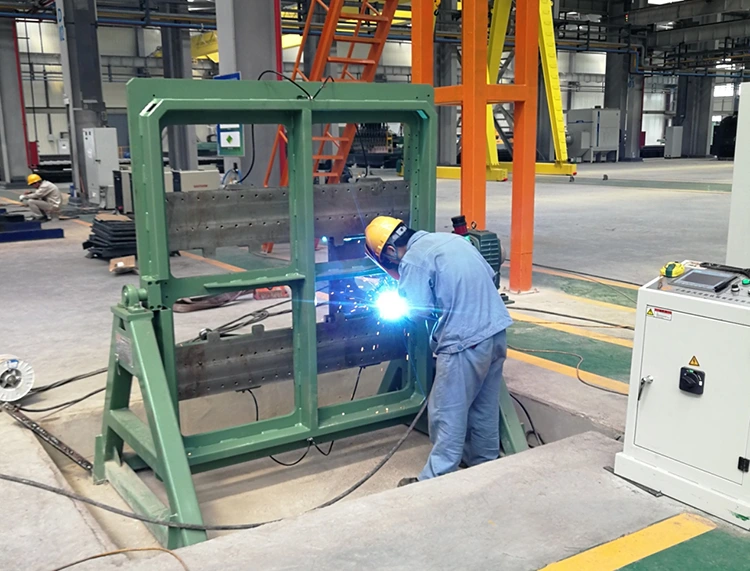

1- Mesin pemasangan Baffle

Mesin ini adalah peralatan khas untuk pemasangan dan kimpalan kedudukan plat tulang rusuk pengukuhan di rongga dalaman lajur TheBox. Ia adalah produk pilihan untuk perusahaan struktur keluli yang menghasilkan bahan kerja lajur theBox untuk mengurangkan intensiti buruh dan meningkatkan kecekapan kerja.

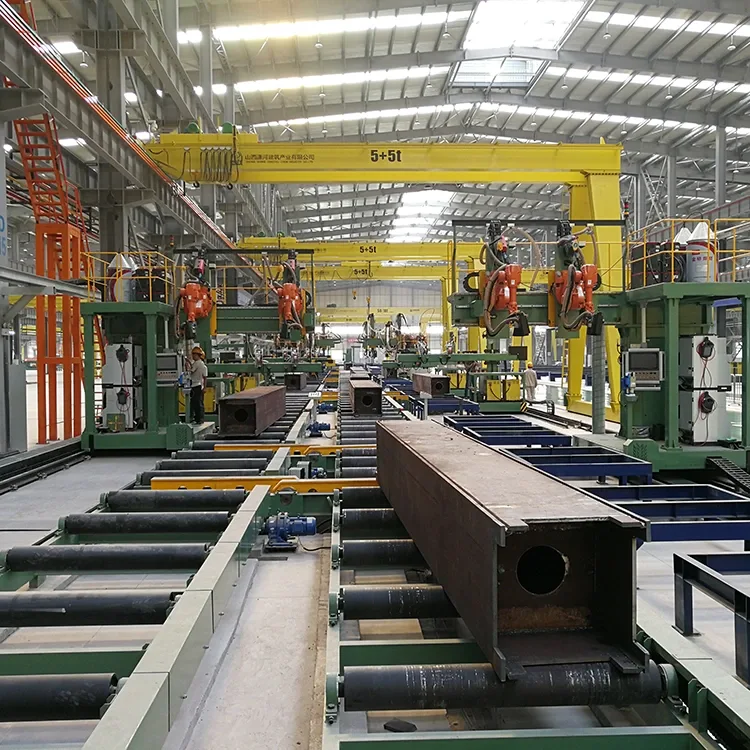

2- Mesin pemasangan lajur kotak

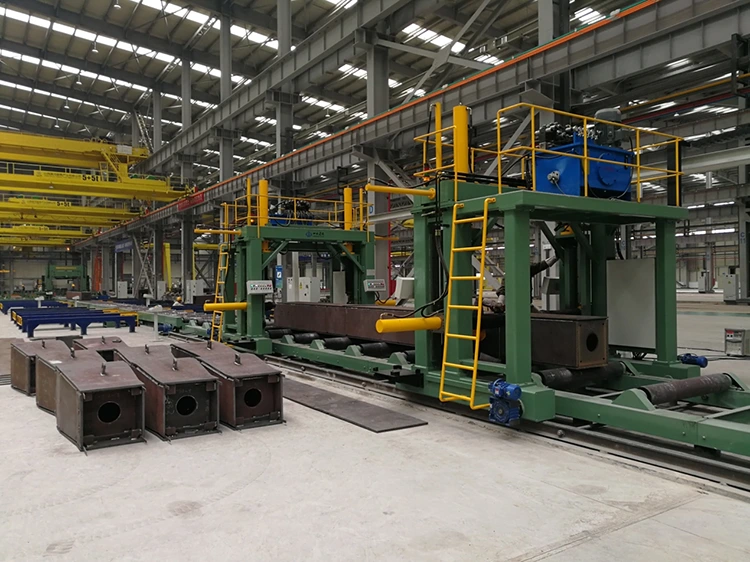

Mesin pemasangan lajur kotak adalah peralatan utama untuk pengeluaran lajur kotak (lajur), yang kebanyakannya melengkapkan pemasangan lajur kotak (lajur) sekeping. Mesin ini adalah salah satu peralatan yang diperlukan untuk perusahaan struktur keluli untuk menghasilkan girders kotak.

Satu mesin untuk pemasangan jenis U.

Satu mesin adalah untuk pemasangan jenis kotak.

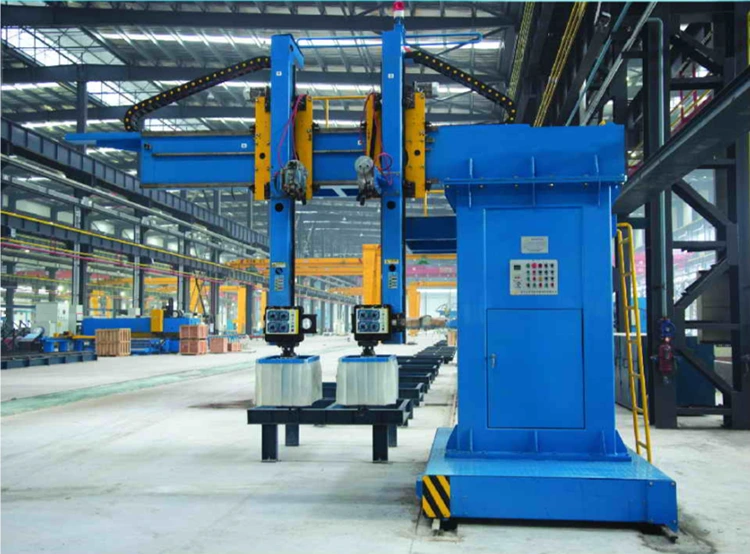

3- Mesin Kimpalan Elektro-Slag

XZHB15 Cantilever Electroslag Welding Machine adalah produk yang sangat baik yang dilancarkan oleh syarikat kimpalan dan pemotongan Jinfeng untuk industri struktur keluli. Ia adalah peralatan kimpalan khas yang direka khas untuk lajur kotak kimpalan. Untuk memastikan ketegaran dan ketahanan kilasan yang mencukupi semasa fabrikasi lajur kotak, baffles (iaitu plat yang lebih berat) biasanya dikimpal di bahagian dalam lajur kotak. Mesin ini adalah peralatan khas untuk mengimpal kimpalan di antara plat luar lajur kotak dan baffle dalaman.

4- mesin kimpalan belakang CO2/mag

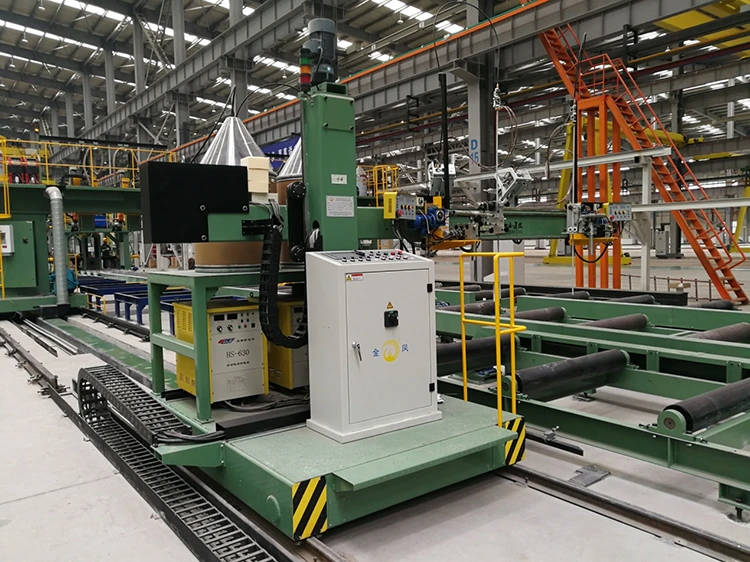

XQHB15L Kotak Siri Lajur Cantilever Gas Shielded Welding Machine adalah peralatan kimpalan khas yang direka khas untuk menyokong kimpalan lajur kotak (lajur) dan mengisi kimpalan selepas sokongan, yang dilancarkan oleh syarikat kami berdasarkan permintaan pasaran dan tahun pengalaman dalam membangunkan peralatan struktur keluli.

5- mesin kimpalan mengisi CO2/mag

XQHB15 Series Kotak Lajur Cantilever Gas Shielded Welding Machine adalah peralatan kimpalan khas yang direka khas untuk menyokong kimpalan lajur kotak (lajur) dan mengisi kimpalan selepas sokongan, yang dilancarkan oleh syarikat kami berdasarkan permintaan pasaran dan tahun pengalaman dalam membangunkan peralatan struktur keluli.

6- mesin kimpalan arka tenggelam

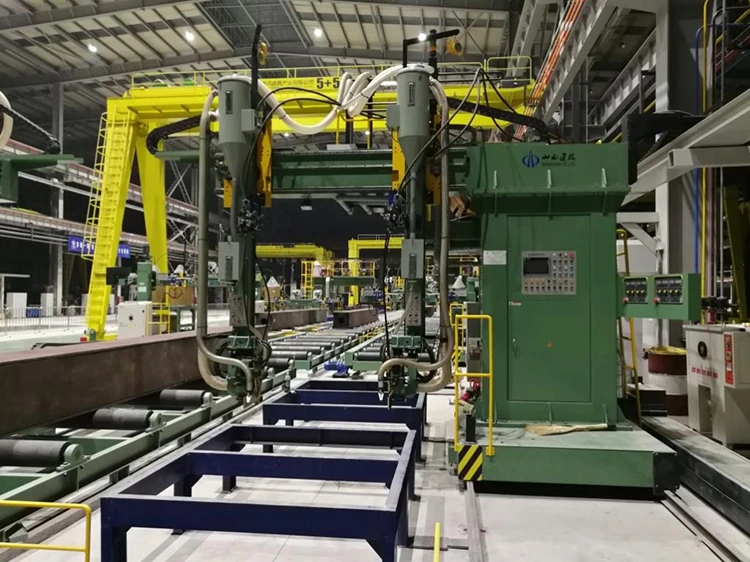

XMHB15 Box Girder Cantilever Termerged Arc Welding Machine adalah produk yang sangat baik yang dilancarkan oleh Jinfeng Welding and Cutting Company untuk industri struktur keluli. Ia adalah peralatan kimpalan khas yang direka khas untuk kimpalan lajur kotak besar dan sederhana (lajur). Selama bertahun -tahun, selepas pengoptimuman dan peningkatan yang berterusan, prestasi telah menjadi lebih sempurna.

7- Mesin penggilingan akhir muka

Dengan perkembangan pesat pembinaan ekonomi, pembinaan, jambatan dan industri lain mempunyai keperluan yang semakin ketat untuk kualiti kejuruteraan struktur keluli. Sendi punggung H-rasuk, lajur dan lajur kotak, dan bahagian-bahagian yang langsing, dan pemprosesan muka akhir bahagian kerja telah menjadi proses penting. Pemprosesan muka akhir bukan sahaja meningkatkan kualiti sekeping kerja, mengurangkan kesilapan pemasangan dan pembinaan di tapak, memendekkan tempoh pembinaan, dan meningkatkan kecekapan pembinaan di lokasi. Ia juga membawa manfaat ekonomi yang lebih baik kepada perusahaan struktur keluli. Menurut situasi pemprosesan sebenar perusahaan struktur keluli, syarikat kami menyerap kelebihan produk serupa di peringkat antarabangsa, dan melancarkan produk baru tepat pada masanya untuk memenuhi permintaan pasaran. Ia bukan sahaja digunakan dalam industri struktur keluli, tetapi juga boleh digunakan sebagai peralatan umum, digunakan secara meluas dalam industri, kuasa elektrik, minyak, petrokimia dan lain -lain industri pembuatan jentera.

8- Beam Flipper 180 ° terbalik

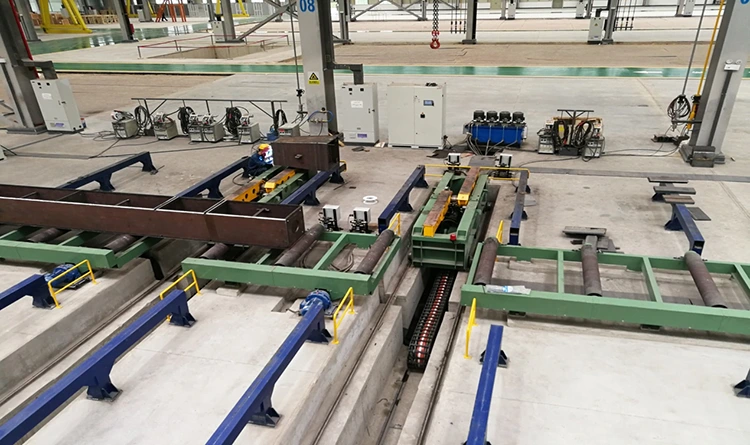

Dua keping mudah alih 180 ° balok hidraulik digunakan untuk menghidupkan kepingan kerja yang dikimpal di satu sisi. Apabila bekerja, angkat sekeping kerja dari meja roller atau rak kerja, dan pengurangan memacu kedua-dua balok rasuk untuk bergerak secara serentak untuk menggerakkan bahagian kerja ke sisi meja roller atau rak kerja, dan kemudian dua silinder hidraulik atau kimpalan.

Menurut situasi sebenar, dua keping boleh digunakan secara berasingan sebagai satu kumpulan untuk membalikkan rasuk pendek. Pada masa yang sama, 4 keping juga boleh digabungkan menjadi satu kumpulan untuk membatalkan rasuk panjang. Fleksibiliti dan kecekapan yang tinggi.

Carta aliran kerja rasuk rasuk:

9- keranjang keluli

Peralatan ini digunakan terutamanya untuk menyelaras dengan proses pengeluaran untuk memindahkan sekeping kerja dari meja roller yang menyampaikan atau peralatan lain ke peralatan yang akan diproses. Keranjang keluli terutamanya mempunyai dua fungsi tindakan: berjalan dan mengangkat. Pemindahan sekeping kerja boleh diselesaikan melalui manipulasi dan kawalan. Peralatan ini mempunyai struktur mudah, operasi mudah dan operasi yang stabil. Mesin ini menggunakan reka bentuk tugas berat, dengan beban maksimum 30 tan;

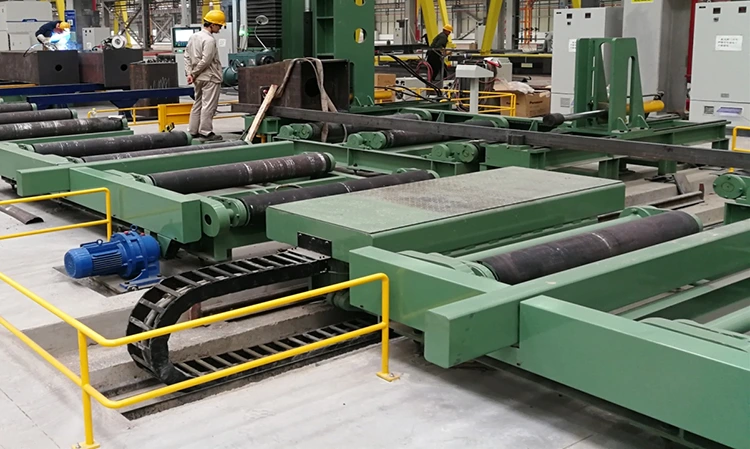

10- Jadual Roller

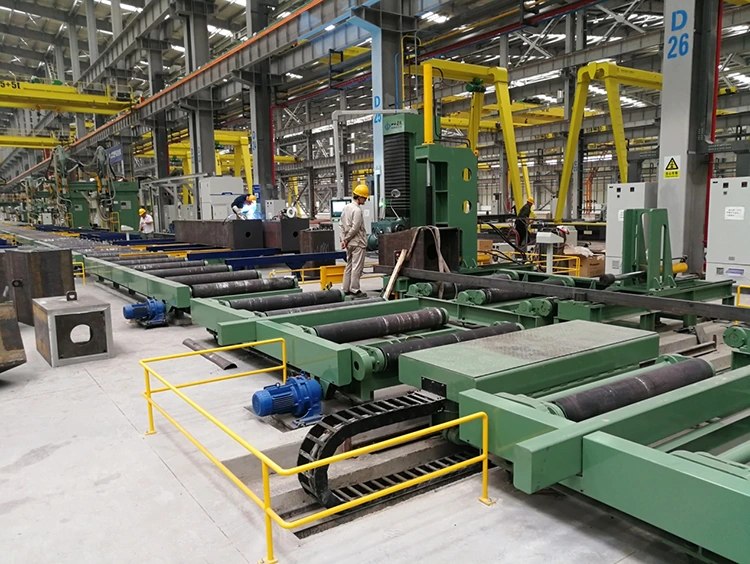

Ia digunakan terutamanya untuk menyampaikan bahan kerja dari pemasangan lajur kotak hingga selesai kimpalan, menghadap akhir.

Bagaimana untuk menghasilkan lajur kotak yang dikimpal dari plat keluli?

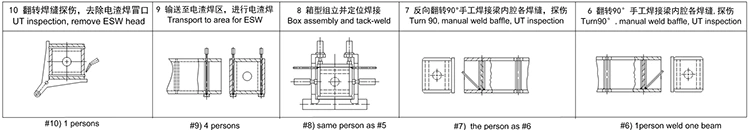

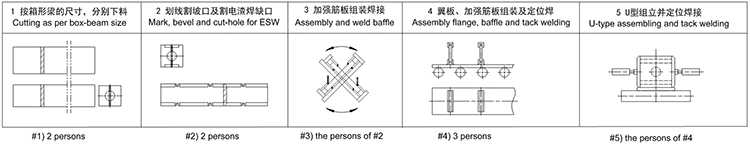

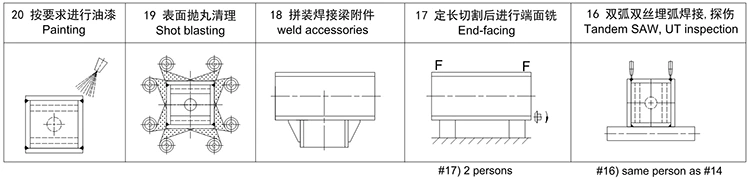

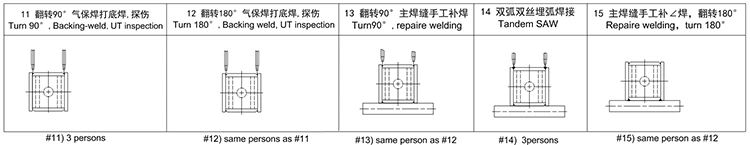

Berikut adalah carta aliran pengeluaran untuk pengeluaran dari plat sehingga rasuk dan pemeriksaan akhir.

Carta Aliran Pengeluaran
