2-1-7 3 dalam garis kimpalan rasuk 1 h

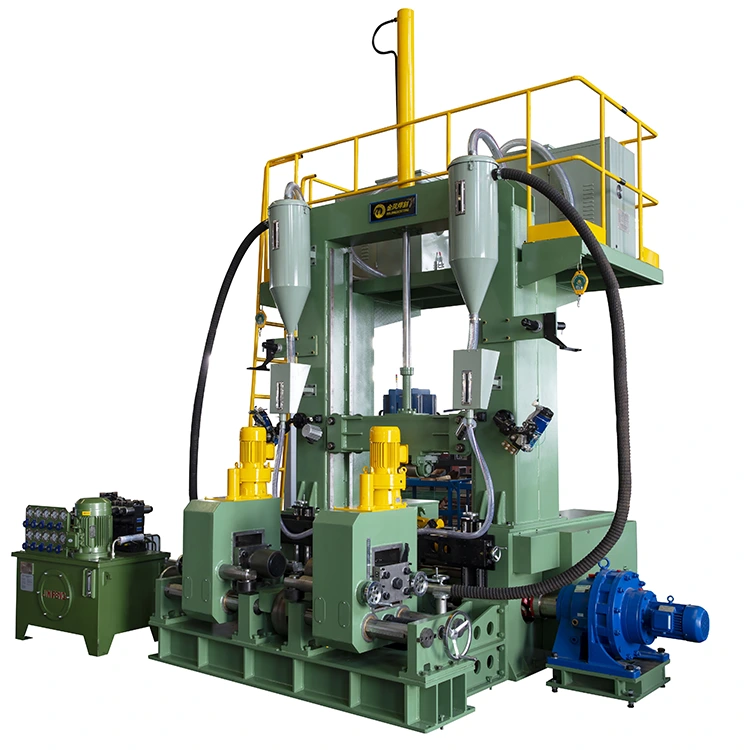

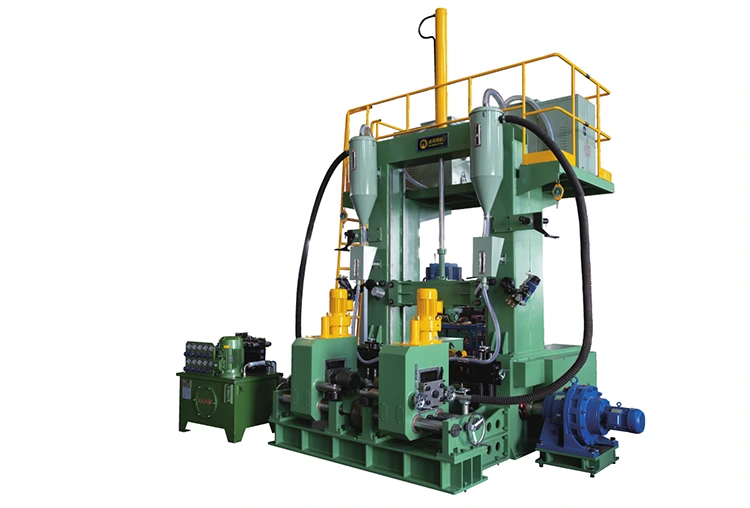

Jinfeng Weldcut adalah pengeluar dan pembekal China profesional 3-in 1 h rasuk garisan kimpalan dengan harga yang berpatutan. Garis kimpalan 3-in 1 h disepadukan dengan pemasangan, kimpalan dan meluruskan pada flange selepas kimpalan dalam satu mesin untuk membuat h-rasuk atau t-rasuk yang dikimpal. Ia dapat merealisasikan pengeluaran pada h-rasuk atau t-rasuk yang dikimpal dengan kelajuan cepat dan ketepatan yang tinggi, yang mempunyai ciri-ciri operasi mudah, ruang yang kurang diduduki dan kurang buruh.

Hantar Pertanyaan

Penerangan Produk

Bagi semua garisan kimpalan rasuk 1 h 1 h yang dihasilkan olehJinfeng Weldcut akan mempunyai jaminan 12 bulan, yang merupakan mesin kecekapan tertinggi untuk meningkatkan produktiviti untuk pengguna akhir dari struktur keluli, jambatan, pembinaan.

Spesifikasi

Model	ZHJJ15	ZJ18	ZHJ20
T-Beam WebHeight (H)	200 ~ 1500mm	200-1800	200-2000mm
Ketebalan Web (D)	6 ~ 12mm	6 ~ 19mm	6 ~ 30mm
Flangewidth (b)	200 ~ 800mm	200 ~ 1000mm
FlangeThickness (T)	6 ~ 25mm	6 ~ 40mm
Panjang rasuk (l)	4000 ~ 15000mm	4000 ~ 15000mm	4000 ~ 15000mm
Bahan rasuk	Q235
Jenis kimpalan	Kimpalan fillet melintang arka tenggelam
Sumber kuasa kimpalan	Jenis kawat wayar tunggal atau kembar	Wayar tunggal	Wayar tunggal
Kelajuan output kimpalan	200 ~ 1000 mm/min
Sudut obor:	45 ° Pelarasan halus
Tekanan hidraulik	≤14 MPa
Sistem pemulihan fluks	2SET
Jumlah corong fluks	2 × 50L
Roller penghantar input:	12000 mm
Output roller penghantar:	12000 mm
Kuasa mesin utama	18.0kw
Sistem hidraulik:	1Set
Unit meluruskan	1 set, disatukan pada mesin
Bekalan Kuasa:	AC/380 V/50 Hz/3PH
Keupayaan meluruskan	6-40mm

Ciri dan aplikasi

3-in 1 H Beam Welding Lines mempunyai fungsi gabungan rasuk H, pemasangan T-bale, kimpalan dan ubah bentuk flange yang meluruskan selepas kimpalan. Oleh itu, ia dapat dengan tepat dan cepat merealisasikan H Beam dan T rasuk pengeluaran. Ia mempunyai kelebihan berikut: operasi mudah, kurang kos buruh dan kawasan penutup kecil.

Barisan ini mempunyai dua proses kimpalan pilihan untuk anda pilih mengikut ketebalan plat keluli struktur untuk dikimpal:

Opsyen A: Kimpalan dawai berkembar tunggal yang mana kadar pemendapan adalah 40% lebih tinggi daripada kimpalan arka arka tunggal yang tenggelam, SOT sangat sesuai untuk ketebalan keluli struktur yang ketebalannya kurang dari 20mm.

Opsyen B: Single Arc Wire Welding.It sesuai untuk julat yang lebih besar dari kimpalan ketebalan plat.

Perincian

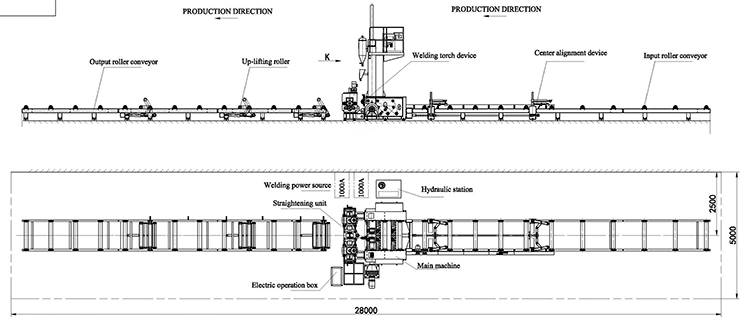

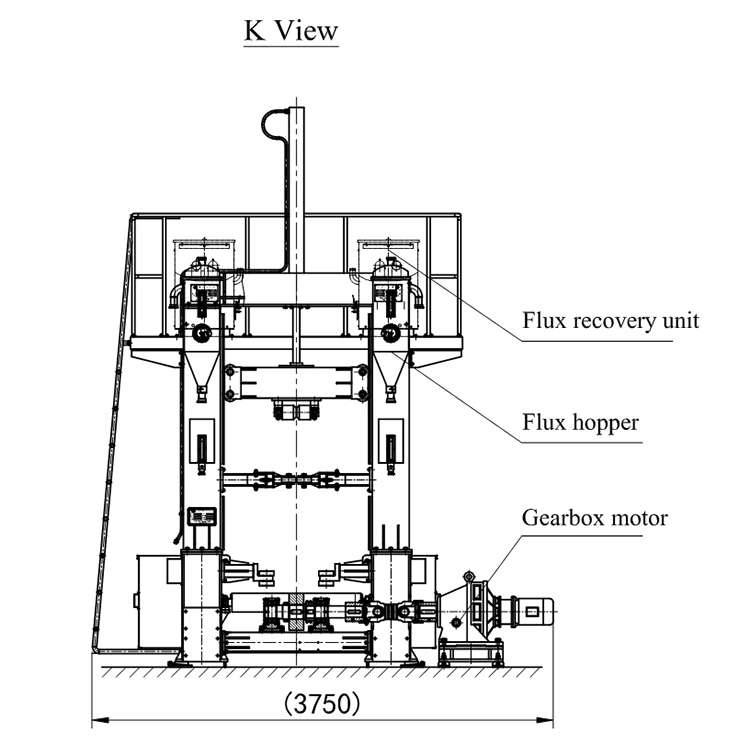

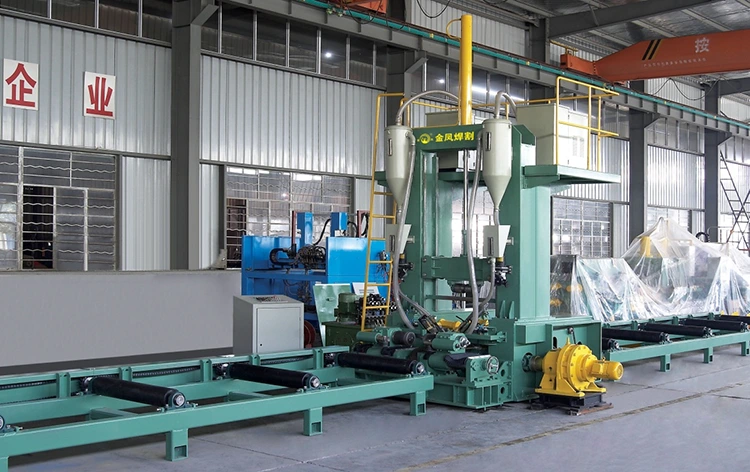

Barisan kimpalan rasuk ZHJ3-in 1 h standard terdiri daripada satu jadual roller input, kimpalan utama dan stesen pelurus, table outputroller. Pada stesen kimpalan utama dan meluruskan di sana dipasang dengan unit pemulihan fluks, kepala kimpalan dengan obor dan alat pengapit untuk bebibir dan web.

1. StandardZHJ3-in 1 H Beam Welding Lines

2. Pilihan 1:

Seperti permintaan yang berbeza dari pelanggan, kami juga menyediakan konfigurasi untuk garis kimpalan rasuk 1 h 1 h sebagai yang berikut:

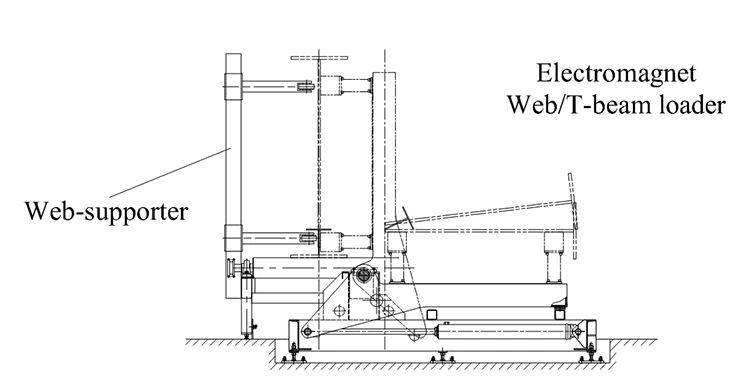

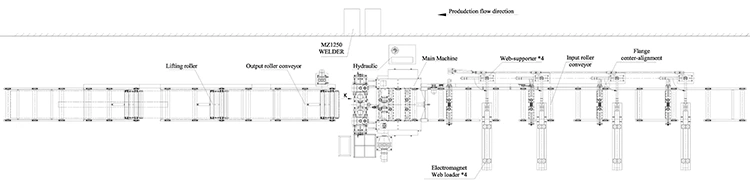

Berdasarkan garisan kimpalan rasuk 3-dalam-1 h standard, tambah satu set pemuat web, yang mempunyai 4 pcs lengan pemuatan magnet dan 4pcs penyokong web. Setiap lengan pemuatan web terdapat 2pcs magnet untuk memegang plat web keluli.

3. Pilihan 2:

Seperti permintaan yang berbeza dari pelanggan, kami juga menyediakan konfigurasi untuk garis kimpalan rasuk 1 h 1 h sebagai yang berikut:

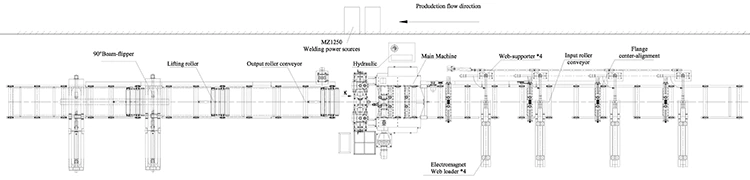

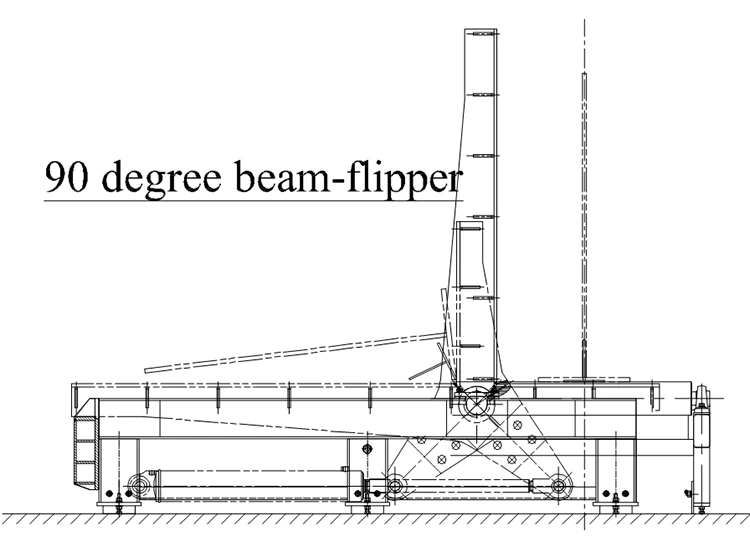

Berdasarkan di atas, kita boleh menambah satu set 90 darjah beam flipper pada jadual roller output untuk membatalkan rasuk yang dikimpal dalam kedudukan mendatar.

3. Pilihan 3:

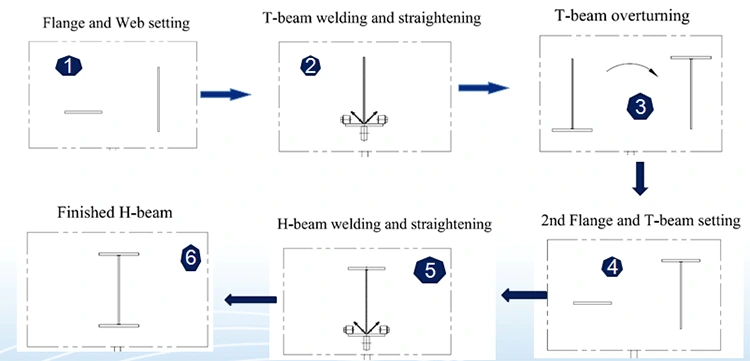

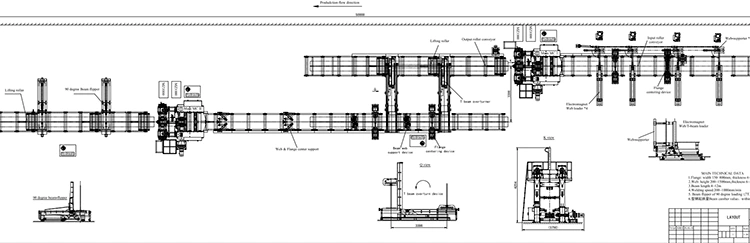

Sesetengah pelanggan mungkin perlu meningkatkan output pengeluaran, mereka memerlukan satu garisan kimpalan untuk terdiri daripada 2 set stesen kimpalan. Stesen kimpalan pertama untuk flange 1 dan web untuk membentuk rasuk t, yang ke-2 untuk kimpalan t-balok kimpalan dan flange ke-2 untuk membentuk rasuk h.

3.1 Jadi berdasarkan garisan kimpalan rasuk 3-dalam-1 h standard, tambah satu set pemuat web, yang mempunyai 4 pcs lengan pemuatan magnet dan 4pcs penyokong web. Setiap lengan pemuatan web terdapat 2pcs magnet untuk memegang plat web keluli.

3.2 Untuk menambah 1 set T-Beam Avolurner untuk menghidupkan t-rasuk dalam 180 darjah dan meletakkan t-rasuk pada flange ke-2 pada jadual roller input stesen kimpalan ke-2.

3.3 Untuk menambah satu set 90 darjah beam flipper pada jadual roller output stesen kimpalan ke -2 untuk membatalkan rasuk yang dikimpal dalam kedudukan mendatar.
